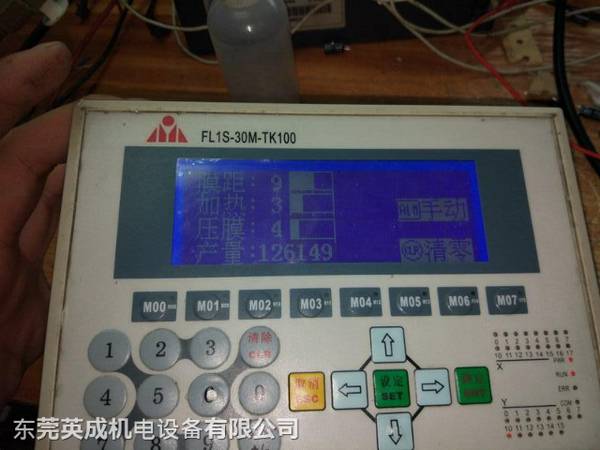

型号：FL1S-30M-TK100，这是深圳龙华一个客户的特定的集成的文本显示，这台文本显示一体机是用在一台肥皂包装机上。问客户这台文本显示一体机是什么问题，客户说他的故障是不能通过手动。

文本一体机

接过这台文本显示一体机，看了下外观，没有什么烧坏或者有外观异常的情况，于是拿工具来检查，通过检测，这台机器它的按键是正常没有的，在按键上测试，上面的按键都是有不同反应的，既然按键没有问题。那就有可能是其它部分问题了。那就切换到手动管理的界面。

在手动管理的界面上，按对应的键时，这时按上面的按键，确实是我们没有得到正确的对应的输出。经过我的观察，看到PLC的输出点，上面是有一个点是在闪，然而它却有输出数据，这说明PLC的程序还是正常的，文本的页面设计也都还有，说明文本显示器的页面内容也是正常没有故障的。

文本一体机

所以这种情况下，那只有这样一个可以解释，那就是PLC和文本知识之间的通讯系统异常，通讯系统异常了，那就自然而然导致手动控制操作的时候，就会没有发生反应。于是我先检查PLC和文本显示器之间的小通讯线，通过检查这个小小的小通讯线，看看是不是这里有出现问题，如果这里本身有问题分析的话，这种情况也会导致网络通讯不了。

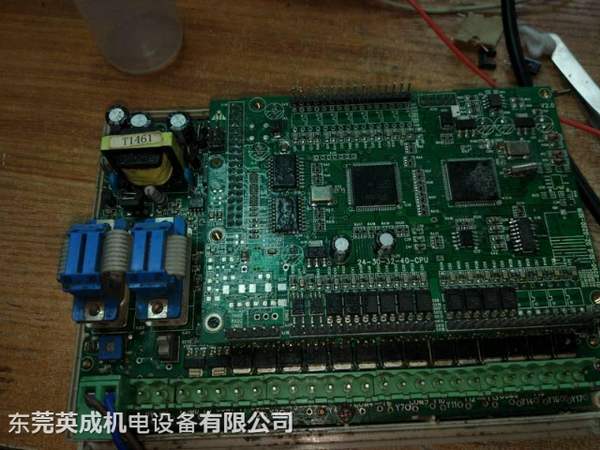

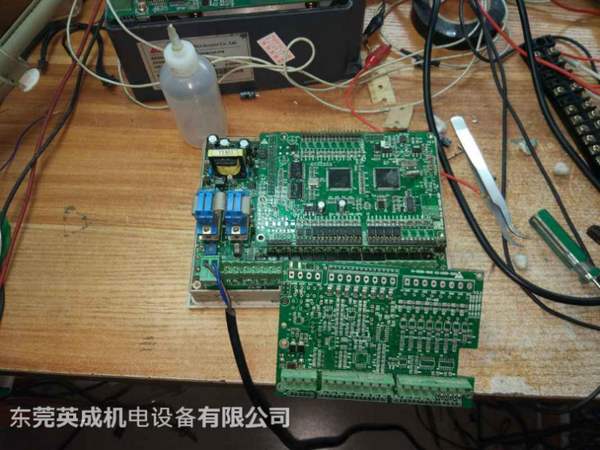

经过测量了之后，他们之间都是通的，并没有解决问题。那故障的问题就比较明了了，那问题主要就是不断出现在文本显示器和PLC之间的通讯模块电路有问题。经过相关检查，终于找到了这个问题的所在了，原来故障是因为PLC上面有个电池用的可能时间长了，然后发生了电池漏液，然后电路板上面的通讯芯片也被损坏了，电池漏液的腐蚀性，把电路板上面的通讯设备电路也腐蚀断了，还有电池漏液更是把这些周围的小元件也蚀烂了，这电池漏液腐蚀真的是太厉害了。

找到故障的所在后，我就找来新的元件，把这些新的元件更换上去。在更换了所有损坏的部件后，通电时，发现COM通信指示灯闪光灯的频率，好像是有点不一样了。 这应该是好了。 然后再切换文本显示一体机到手动页面时，按相应的按键，按键相应的输出也正常出来。 这台文字显示一体机修复终于大功告成。
