ABB变频器维修

变频器我用的比较多的是ABB的变频器，其优点是设置简单，使用简单，应用宏会设定一些默认参数，只需要调整一些实际参数即可。

一、选型问题：

ACS510变频器是风泵专用的变频器，即一般所说的轻载变频器。功率范围较大，为1.1KW-110KW，相对于其他型号变频器经济实惠，控制方式更具针对性。

一般选型完毕后还需要选择控制面板，控制面板有两种，一种是数字化的，只有代码显示价格较便宜，另外一种是中文显示的，对于熟悉代码的设计人员可以选择数字化面板，而对于不熟悉的设计人员可选择中文面板，中文面板不仅有代码显示，还有简要说明。

控制面板可安装于变频器上，也可使用通讯线（本质上是网线）将面板接至控制盘柜门上，方便调试及参数设置。

三、变频器参数设定：

9901（语言选择）=1（中文）

9902（应用宏选择）=1（标准宏）

9905（电机额定电压）=电机名牌数据

9906（电机额定电流）=电机名牌数据

9907（电机额定功率）=电机名牌数据

9908（电机额定转速）=电机名牌数据

1001（外部命令）=1（DI1得电=启动，DI1失电=停止，对应端子短接线图）

1003（转向）=1（1=正转-方向固定为正转）

1103（给定值1选择）=1（AI1 =给定来自AI1，对应端子短接线图）

1104（给定值1最小值）=0HZ（可根据实际工艺要求及电机铭牌填写）

1105（给定值1最大值）=50HZ（可根据实际工艺要求及电机铭牌填写）

1105（给定值1最大值）=50HZ（可根据实际工艺要求及电机铭牌填写）

1301（AI1低限）=20%，注意，这个低限是指控制电流的低限，因为采用4~20mA信号控制变频器，则4mA为低限，因为该信号可选范围为0~20mA，计算低限应为4mA/20mA*100%=20%。

1302（AI1高限）=100%，同理，计算高限应为20mA/20mA*100%=100%，

1402（继电器2输出）=2（运行-变频器运行时继电器动作，对应端子接线图RO2）

1403（继电器3输出）=4（故障-变频器故障时继电器动作，对应端子接线图RO3）

1501（AO1赋值）=可选101~145，分别对应频率、电流、转速等，选择需要的参数即可。

1502（AO1赋值低限）=20%，同理AI1计算方式。

1503（AO1赋值高限）=100%，同理AI1计算方式。

1504（AO1最小值）=4mA，信号范围最小值。

1505（AO1最大值）=20mA，信号范围最大值。

至此所有使用的变频器端子定义设置完毕，即可调试试运行。

从一个客户拿过来一台ABB的变频器ACS510系列，电压是380V的，功率为45KW。功率稍微有一点点在，型号是：ACS510-01-088A-4，故障说是通电显示88888 不能正常的工作。然后我就先对这个变频器进行检测，看下是什么具体问题。检测时，无论是什么情况，都是要先检查输入模块和输出模块，不管是什么问题，这两个都是要检测，这都是为上电做好一个好的准备。

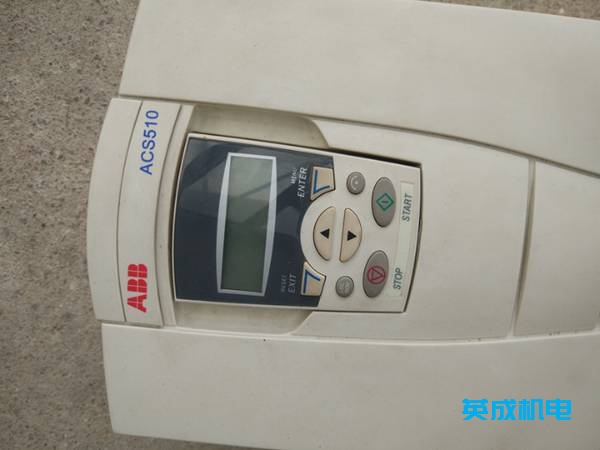

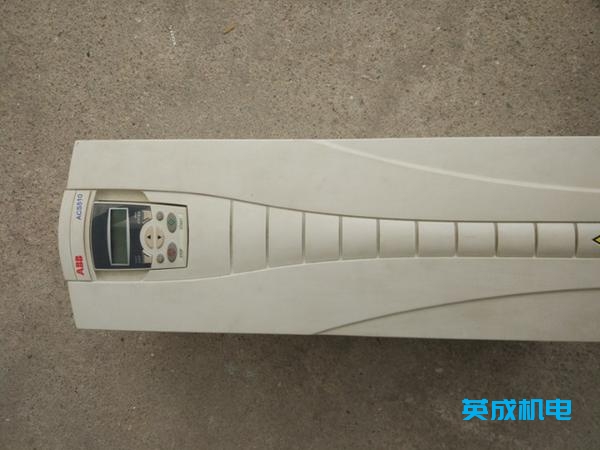

ABB变频器维修

这次跟我往常一样，先测量输入整流模块，测量发现正常，这两个没有短路，再测量输出IGBT模块，测量结果显示也没有短路，阻值也都是正常的。于是再试着通入交流380V的电，在上电之后，我发现情况跟这个客户说的是一样的，变频器的显示面板一直在闪88888，好像是说我要发发发一样，哈哈哈。

ABB变频器维修

于是把外壳拆开来继续通电测量，对驱动板的电压量了一下，发现驱动板的电压也显示不正常，电压跳动得很厉害。从这个判断应该是开关电源有问题，或者说是是驱动板哪里有短路的情况，还有一种上可能就是主板短路，这种情况也存在的。

经过一番细心的检查，发现是驱动板的电源带负载能力不行，我就更换了驱动板相关损坏元件，更换后，通电试机显示正常，再切换到本地运行时，三相的输出电压也平衡，输出平衡之后就可以带电机测试了，带电机测试了半小时，没有问题，这样，ABB变频器维修算是完成。
