东元变频器是台湾东元电机集团公司生产的一种变频器。

东元变频器维修常见故障包括无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏、更换配件等

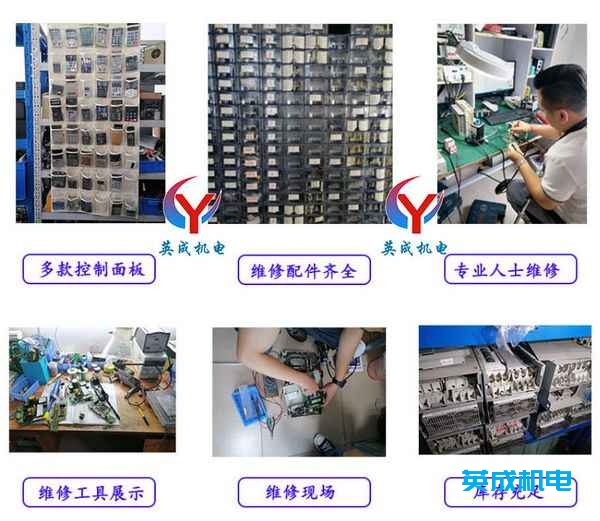

英成机电变频器维修中心，设备完善，配件齐全！有大量东元变频器主板、控制板、电源板、整流模块、功率模块、操作器、三线散热风扇等！

东元变频器

东元变频器维修只需七步就可以完成。

东元变频器维修步骤：

第一步：首先询问用户损坏电气设备的故障现象及现场情况。

第二步：根据用户的故障描述，分析造成此类故障的原因。

第三步：打开被维修的设备，对机器进行全面的清洁，确认被损坏的

器件，分析维修恢复的可行性。

第四步：根据被损坏器件的工作位置，阅读及分析电路工作原理，从

中找出损坏器件的原因，以免下次类似故障出现。

第五步：与客户联系洽谈维修所需更换配件，征求用户维修意见，客

户确认报价后进行维修。

第六步：维修内容包括排除已知的故障，对老化、损坏的元件进行更

换，对整机内外进行彻底的清洗和保养等。

第七步：修复后对设备进行模拟负载测试，完成后发回客户，由客户

进行现场测试。

东元变频器维修有以下产品：

MA7200系列；

PA7300系列；

GA7200系列；

7200GS系列；

部分型号有：

MA7200-2005-N1，MA7200-2007-N1，MA7200-2010-N1，MA7200-2015-N1，MA7200-2020-N1，MA7200-2025-N1，MA7200-2030-N1，MA7200-2040-N1，MA7200-4001-N1，MA7200-4002-N1，

PA7300-2020-N1，PA7300-2025-N1，PA7300-2030-N1，PA7300-2040-N1，PA7300-2050-N1，PA7300-2075-N1，PA7300-2100-N1，PA7300-2125-N1，PA7300-4005-N1，PA7300-4010-N1，

JNTGBGBA0001AZ，JNTGBGBA0002AZ，JNTGBGBA0003AZ，JNTGBGBA0005AZ，JNTGBGBA7R50AZ，JNTGBGBA0010AZ，JNTGBGBA0015AZ，JNTGBGBA0020AZ，

JNTEBGBA0025JK，JNTEBGBA0030JK，JNTEBGBA0040JK，JNTEBGBA0050JK，JNTEBGBA0060JK，JNTEBGBA0075JK，JNTEBGBA0100JK，JNTEBGBA0025AZ，JNTEBGBA0030AZ，JNTEBGBA0040AZ，

东元变频器维修故障代码表

LCD书面显示

（中文版）

故障内容

异常接点

异常原因

处理对策

故障(UV1)*1

直流电压过低

运转中直流主回路低电压

动作

Ÿ  电源容量不足

Ÿ  配线电压降

Ÿ  变频器电源电压选择不当（30HP以上）

Ÿ  同一段电源系统中有大容量马达启动

Ÿ  电源侧电磁接触器不良或故障

Ÿ  检查电源电压及配线

Ÿ  检查电源容量及电源系统

故障(UV2)*1

控制迴路电压过低

运转中控制回路低电压

动作

故障(UV3)*1

MC故障

直流主回路突波电流抑制用电磁接触器故障

动作

故障(OC)*1

过电流

变频器输出电流大于变频器额定电流的200%

动作

Ÿ  加速时间太短

Ÿ  变频器输出端短路或接地

Ÿ  马达容量大于变频器容量

Ÿ  驱动特殊马达（高速马达或脉衝马达）

Ÿ  延长加速时间

Ÿ  检查输出端配线

故障(GF)*1

地短路

变频器输出端接地（接地电流大于50%变频器额定电流）

动作

Ÿ  马达绝缘不良

Ÿ  负载侧配线不良

Ÿ  检查马达绕线阻抗

Ÿ  检查输出端配线

故障(OV)*1

过电压

过电压保护（减速时主迴路直流电压太高）

动作

Ÿ  减速时间太短

Ÿ  电源电压太高

Ÿ  延长减速时间

Ÿ  加装煞车电阻器

故障(OH)*1

过热

散热片过热

动作

Ÿ  冷却风扇故障

Ÿ  周围温度过高

Ÿ  风扇过滤网堵塞

Ÿ  检查风扇、滤网及周围温度

故障(OL1)*1

马达过负载

变频器内部电子式热动电驿过负载检出（保护马达）

动作

Ÿ  过负载,低速长时间运转

Ÿ  V/F曲线选择不当

Ÿ  马达额定电流（Cn-09）设定不当

Ÿ  马达温升测定

Ÿ  减轻负载

Ÿ  设定适当的V／F曲线

Ÿ  设定正确马达额定电流（Cn-09）

Ÿ  故障未排除前，若反覆运转测试，易损坏变频器

故障(OL2)*1

变频器过负载

输出电流超过额定值113%时,反时限特性电子式热动电驿动作（保护变频器）

动作
