这是江门的一个厂房的一个自动化降温系统项目。

该系统涉及到喷淋水管的安装与改进，在厂房取水处加装增压泵和控制箱，并对屋面清洗水管增加7排支管，7个电磁阀系统，35个喷水阀门以及相关手动阀门等器件，并敷设单条光纤和多根低压动力、控制与信号线缆，确保自动喷淋系统控制到位。

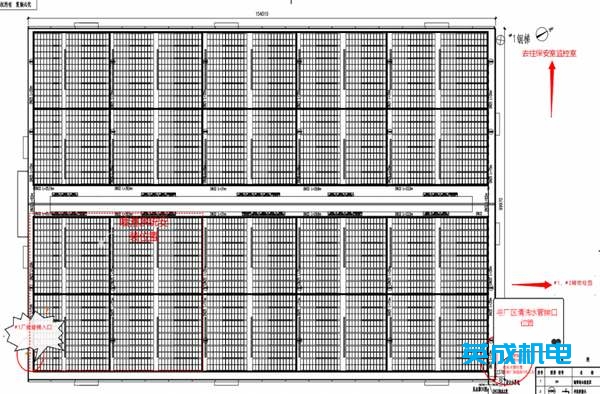

厂房组件布置图

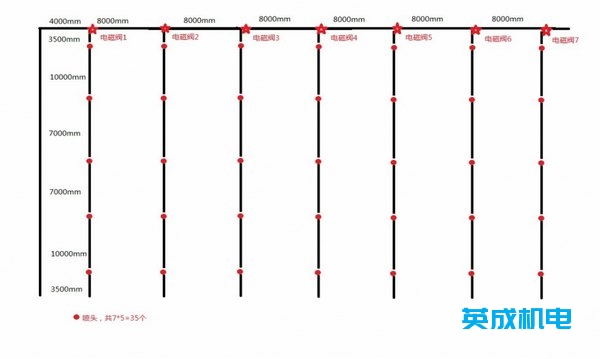

图2.自动化降温系统布置点示意图

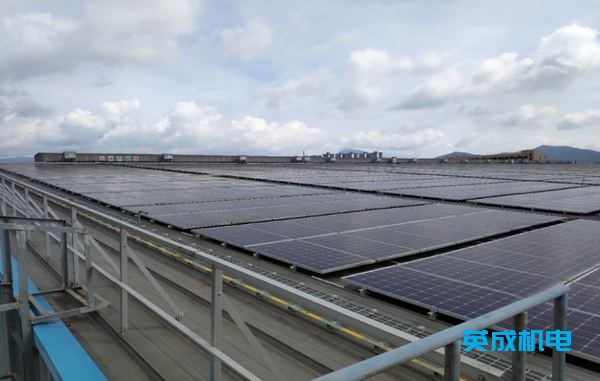

2.2 安装效果：

通过建设自动化降温系统，实现对太阳能光伏板元器件工作温度的可控，使其在最佳的温度下运行，光电转换效率在最佳状态范围内。

2.4方案简介：

2.4.1 电站现场安装3个不同位置的温度传感器（实现三取中方式），35个喷水阀门（电磁阀控制），通过自动化降温系统，当检测温度高于设定值时自动执行喷水程序，温度低于设定值时停止；有三种自动模式：1）全喷模式；2）单阀流水模式；3）双阀成组模式。每种模式下，阀门的动作时间可由值班员设定；若因某一阀门故障，可切换至检修状态而不影响自动控制模式的运行。

2.4.2 现场安装有增压泵，控制柜需配置增压泵的电气控制回路，在自动模式下，冷却水母管压力低时增压泵自动联启，压力高时自动联停。

3.2自动化降温系统布置在#1厂房东南侧，自动喷淋装置涉及到1200块组件，约2000多平米的区域。自动化降温增效系统布局示意图详见图3。

图3.自动化降温系统布局示意图
